Flächensondierung: Präzise Sicherheit für Ihre Erdarbeiten

Die Flächensondierung – oft auch als Oberflächenortung bezeichnet – ist das Standardverfahren, um Baugrundstücke vor Beginn von Tiefbaumaßnahmen großflächig auf Kampfmittelrückstände zu untersuchen. Sie bildet die unverzichtbare Grundlage für die Sicherheit Ihres Personals und den reibungslosen Ablauf Ihres Projekts.

Wann ist eine Flächensondierung notwendig?

Überall dort, wo Boden eingreifende Maßnahmen geplant sind, muss das Risiko durch Blindgänger oder Munitionsreste ausgeschlossen werden. Typische Einsatzgebiete für die Flächensondierung sind:

Verkehrswegebau: Neubau und Sanierung von Straßen, Radwegen und Bahntrassen.

Erschließungen: Vorbereitung von Gewerbe- und Wohngebieten.

Infrastrukturprojekte: Verlegung von Versorgungsleitungen (Gas, Wasser, Strom, Glasfaser).

Bodenverbesserungen: Maßnahmen zur Bodenstabilisierung oder Fundamentvorbereitungen.

Der Ablauf: Digitalisiert und Zentimetergenau

Bei KMO Welker wird die Flächensondierung digital unterstützt durchgeführt. Unsere Sonden sind mit hochpräzisen GPS-Systemen (RTK) gekoppelt. Dies hat entscheidende Vorteile:

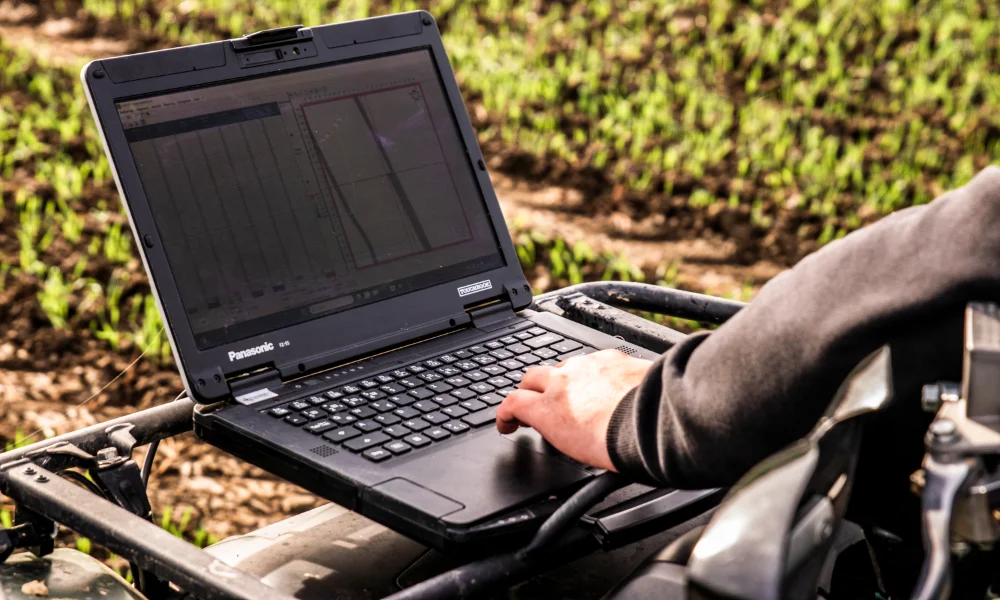

Jede gemessene Stelle wird geografisch exakt erfasst. Die gewonnenen Daten werden computergestützt analysiert. Anomalien (Störkörper) werden in einer digitalen Karte visualisiert. Verdachtspunkte können im Gelände zentimetergenau eingemessen und markiert werden, um sie anschließend gezielt durch unsere Bergetrupps freizulegen.

Unsere Technik: Präzision durch modernste Sensorik

Wir setzen bei der Flächensondierung auf hochempfindliche Oberflächenortungssysteme, die je nach Bodenbeschaffenheit und Projektanforderung ausgewählt werden:

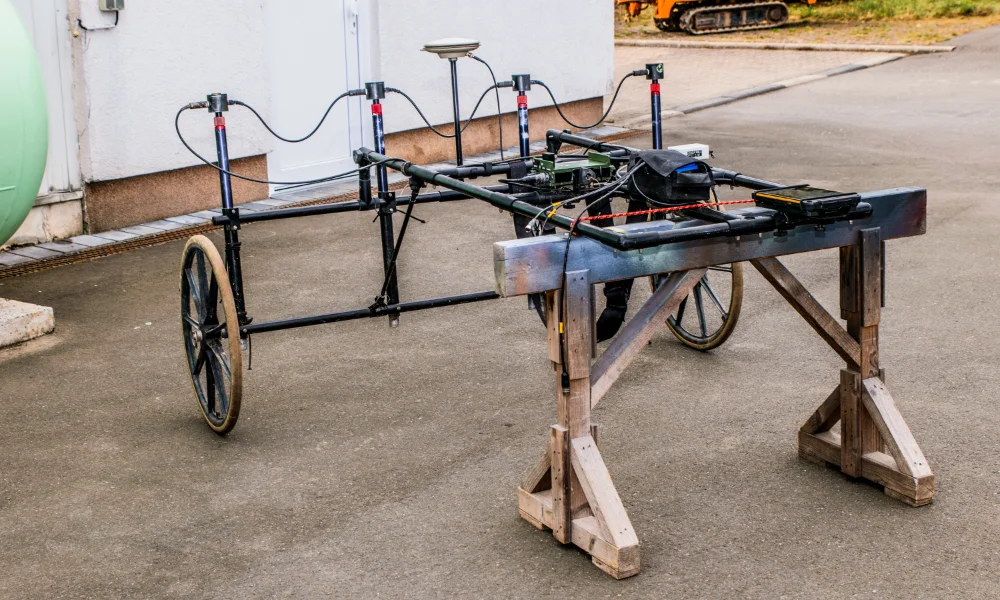

Geomagnetik − passiv

Wir verfügen über ein 4 − 7 Kanal-Sondiersystem der Fa. Vallon in Carbon Ausführung, inklusive GPS-gestützter Datenaufzeichnung und Navigation. Diese Messapparatur kann entweder händisch gezogen oder als Tragegestell verwendet werden. Die Auswertung der Messergebnisse kann sofort vor Ort durchgeführt werden.

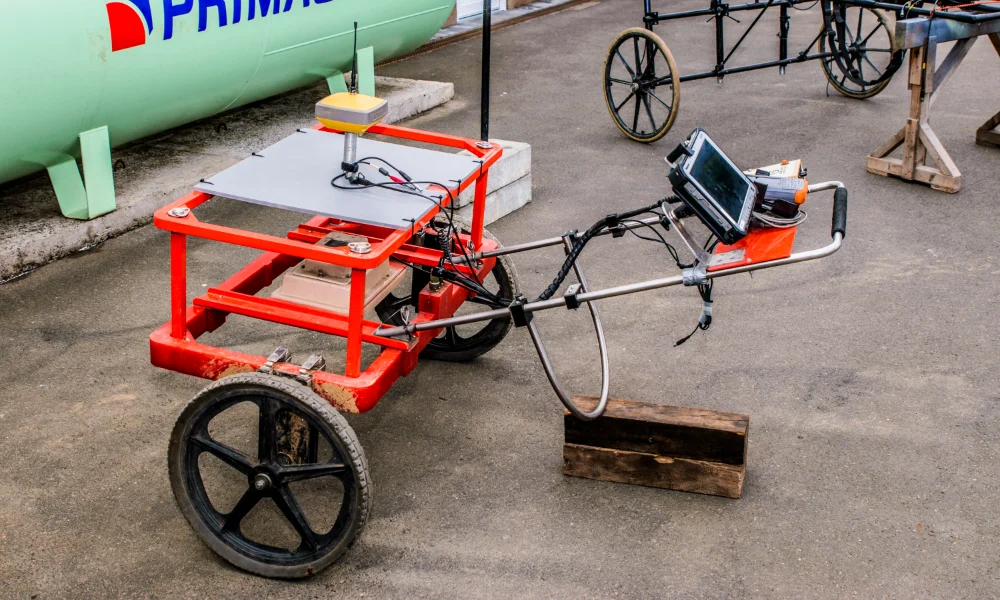

TDEM − aktiv

TDEM steht für “Time Domain Electro Magnetics”. Wir verfügen über ein Messsystem der Firma Geonics Limited des Typs EM61-MK2A mit TopCon GPS System. Diese Messapparatur kann entweder händisch oder von einem Fahrzeug gezogen werden.

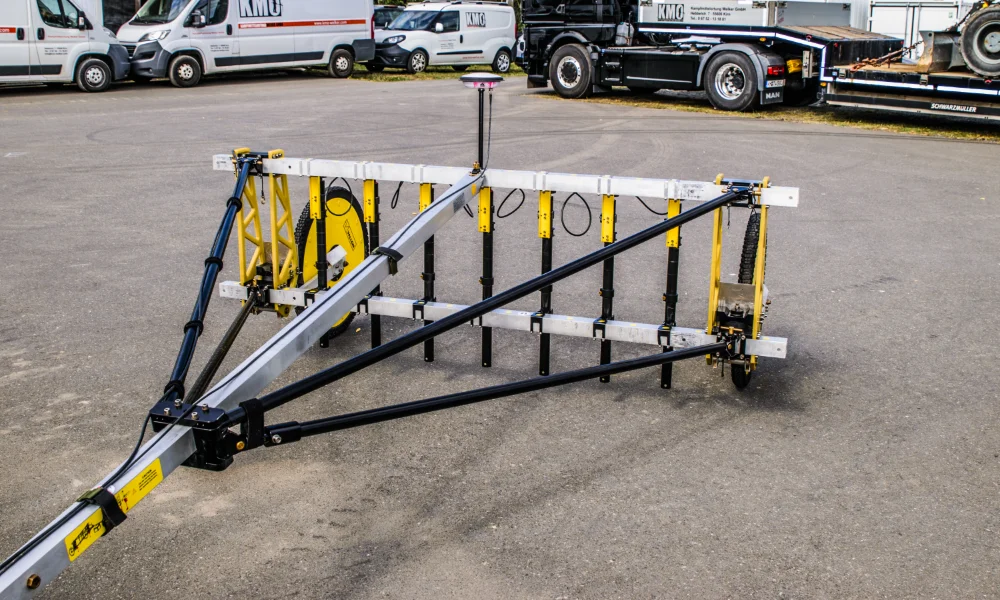

Vallon Messwagen

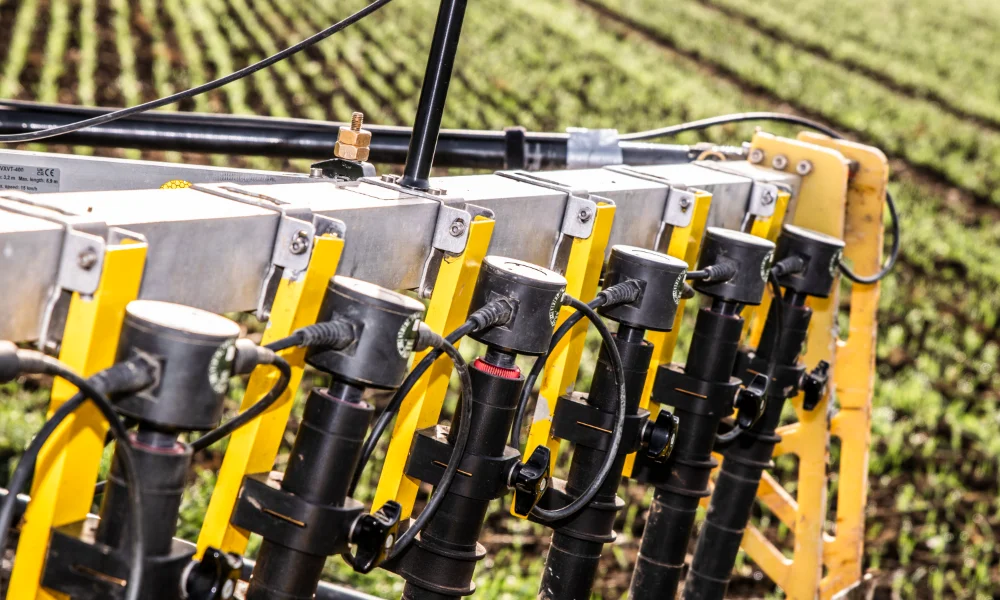

Unser Messwagen von Vallon zeichnet sich durch die Tatsache aus, dass dieser mit bis zu 16 Sonden im Abstand von 25 cm ausgestattet werden kann. Auch ist der Wagen zum Schutz gegen Erschütterungen an den Sonden mit einem speziellen Fahrwerk ausgestattet. Bei geringem Sondenabstand erfüllen die VSM4 Sonden sowohl den Anspruch an eine detaillierten Datenaufzeichnung von Kampfmittel als auch an einer archäologischen Prospektion.

Ergebnisberichte

Unsere Ergebnisberichte beinhalten folgende Unterlagen:

Freigabebescheinigung:
Protokoll „Messungen zur Ortung von Kampfmitteln“

Feldinformation:
Angabe über Bauvorhaben, Datum, Feldgröße (m²)

Farbkarte:
Darstellung der aufgezeichneten Fläche / Anomalienkarte

Objektliste:
Auflistung der ausgewerteten gemessenen Objekte

Häufig gestellte Fragen

Die Detektionstiefe hängt maßgeblich von der Masse des Objekts und der Bodenbeschaffenheit ab. Als Faustregel gilt: Große Fliegerbomben können wir in der Regel bis zu einer Tiefe von 3 bis 6 Metern sicher orten. Kleinere Objekte wie Granaten oder Munitionsreste werden bis in eine Tiefe von etwa 1,5 bis 2 Metern präzise erfasst. Sollte Ihr Bauvorhaben tiefere Eingriffe erfordern (z. B. bei Pfahlgründungen), kombinieren wir die Flächensondierung oft mit einer Bohrlochsondierung, um lückenlose Sicherheit zu garantieren.

Damit unsere Sonden präzise Daten liefern können, sollte die Fläche idealerweise frei von dichtem Bewuchs und oberflächlichem Metallschrott sein. Bauzäune, Container oder abgestellte Baumaschinen sollten für den Zeitraum der Messung entfernt werden, da sie die hochempfindliche Magnetik stören könnten. Eine gemähte oder geräumte Fläche ermöglicht es uns, das Messraster zügig und zentimetergenau abzufahren, was Ihnen Zeit und Kosten spart.

Unsere Sondierung ist die fachliche Grundlage für die Baufreigabe. Nach der Auswertung der digitalen Messdaten erstellen wir einen detaillierten Sondierbericht und einen Anomalien-Plan. Dieser dient als Nachweis, dass Sie Ihrer Sorgfaltspflicht als Bauherr nachgekommen sind. Je nach Bundesland und regionaler Verordnung wird dieser Bericht beim zuständigen Kampfmittelräumdienst (KMBD) eingereicht, der daraufhin die offizielle Freigabe erteilt. Wir unterstützen Sie dabei, diesen Prozess so reibungslos wie möglich zu gestalten.
